Quand on entend un bruit sourd sous la voiture ou qu’on repère une trace de rouille sur un tube, la première difficulté n’est pas de trouver la pièce de rechange. C’est de savoir laquelle remplacer. La ligne d’échappement voiture se compose de plusieurs éléments en série, et confondre un tube intermédiaire avec une descente de turbo, c’est commander la mauvaise référence, perdre du temps et parfois aggraver le problème.
Lire une vue éclatée d’échappement sans se tromper de repère

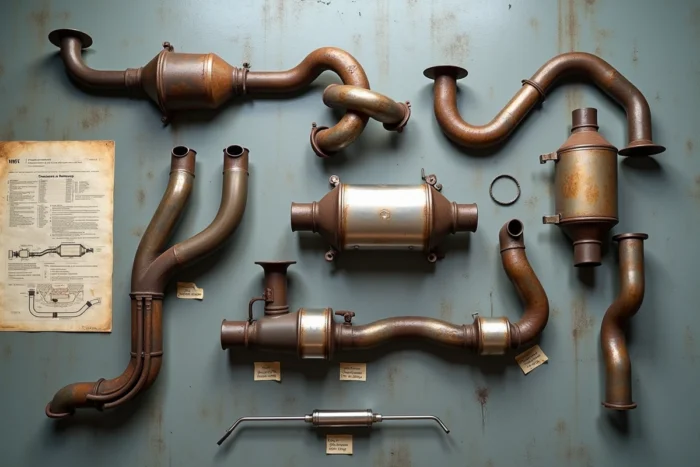

Sur un catalogue en ligne ou un manuel technique, la ligne d’échappement apparaît sous forme de vue éclatée. Chaque pièce porte un numéro relié à une légende. Le réflexe naturel consiste à chercher le nom de la pièce qu’on croit défaillante, mais on gagne du temps en partant du moteur et en descendant vers l’arrière du véhicule.
A voir aussi : Tout savoir sur les tarifs et facteurs du nettoyage professionnel d'un appartement
Le sens de lecture est toujours le même : collecteur, catalyseur (ou descente de turbo sur un diesel), tube intermédiaire, silencieux avant, silencieux arrière, embout de sortie. En suivant ce parcours sur le schéma de la ligne d’échappement voiture, on repère rapidement à quel étage se situe le composant usé.
Une erreur fréquente : confondre le silencieux avant (souvent appelé « pré-silencieux ») avec le silencieux arrière. Sur la vue éclatée, le pré-silencieux se situe juste après le catalyseur, alors que le silencieux arrière est le dernier élément visible sous le pare-chocs. Leurs formes sont parfois proches, mais leurs fixations et diamètres diffèrent.
A découvrir également : Comment retrouver facilement tous les contenus et actualités d'Atlantic News en ligne
Collecteur et catalyseur : la zone chaude de la ligne d’échappement
Le collecteur d’échappement récupère les gaz brûlés directement à la sortie des cylindres. Sur un quatre cylindres, on voit quatre tubulures qui convergent en un seul conduit. Cette pièce encaisse les températures les plus élevées de toute la ligne, ce qui explique qu’elle soit en fonte ou en acier moulé épais.
Juste en aval, le catalyseur (ou pot catalytique) transforme une partie des polluants grâce à des métaux précieux comme le platine ou le palladium déposés sur un substrat céramique ou métallique. Sur les motorisations essence récentes, un filtre à particules essence (GPF) s’ajoute après le catalyseur. Beaucoup de schémas datés ne montrent pas ce filtre, ce qui induit en erreur quand on cherche la bonne référence pour un véhicule récent.
Moteur diesel : une pièce supplémentaire à repérer
Sur un diesel, le filtre à particules (FAP) est présent depuis plus longtemps. Il se place généralement entre le catalyseur d’oxydation et le silencieux avant. Quand on regarde la vue éclatée, on identifie le FAP à son boîtier volumineux et aux capteurs de pression différentielle qui y sont raccordés.
Si le véhicule consomme plus que d’habitude ou si un voyant moteur s’allume, le problème vient souvent du FAP colmaté, pas du silencieux. Localiser cette pièce sur le schéma avant de commander évite une dépense inutile.
Tubes intermédiaires et joints : les pièces qu’on oublie sur le schéma
Entre les gros composants (catalyseur, silencieux), des tubes relient l’ensemble. Ils paraissent anodins, mais ce sont eux qui rouillent en premier, surtout dans les régions où le sel de déneigement attaque le dessous de caisse. Sur la vue éclatée, on les repère aux numéros situés entre deux pièces principales.
Les joints de raccord et les colliers de serrage méritent autant d’attention. Un joint d’échappement défectueux provoque une fuite de gaz bruyante, souvent confondue avec un silencieux percé. Voici les éléments de liaison à vérifier sur le schéma :
- Les joints de bride entre le collecteur et le catalyseur, souvent en métal plissé ou en graphite, qui se tassent avec les cycles thermiques répétés.
- Les colliers de serrage (à bande ou à boulon) qui maintiennent les tubes entre eux, visibles sur la vue éclatée sous forme de petites pièces annulaires.
- Les silent blocs ou supports d’échappement en caoutchouc, accrochés à la caisse, qui absorbent les vibrations et empêchent la ligne de toucher le plancher.
Un silent bloc cassé laisse la ligne pendre et vibrer, ce qui accélère la fatigue des soudures et des joints. On repère ces supports sur le schéma aux petits crochets dessinés au-dessus de la ligne.
Silencieux arrière et embout de sortie : identifier la bonne référence
Le silencieux arrière est la pièce la plus souvent remplacée, parce qu’elle est la plus exposée aux projections d’eau et de boue. Sur le schéma, c’est le composant le plus large situé à l’extrémité de la ligne, juste avant l’embout de sortie.
Les retours varient sur ce point, mais la confusion la plus courante concerne les véhicules équipés d’un double silencieux arrière (un de chaque côté). Certains catalogues affichent la pièce gauche et la pièce droite sous des références distinctes, même si elles semblent identiques à l’œil nu. Vérifier le côté (gauche ou droit) sur la vue éclatée avant de commander évite un retour de pièce.
Lignes d’échappement performance d’origine constructeur
Plusieurs constructeurs proposent désormais des lignes d’échappement « Performance » montées en usine, avec des tubes en inox de plus gros diamètre et des sorties spécifiques. Sur ces configurations, le schéma standard du modèle de base ne correspond plus. Il faut chercher la vue éclatée correspondant au niveau de finition exact du véhicule, souvent identifié par un code option dans le carnet d’entretien.
Méthode rapide pour croiser le schéma avec la pièce physique
Une fois le schéma sous les yeux, on passe sous la voiture (moteur froid, véhicule sur chandelles). La méthode la plus fiable pour ne pas se tromper :
- Partir du collecteur, visible côté moteur, et suivre la ligne vers l’arrière en comptant chaque raccord.
- Comparer le nombre de silencieux visibles sous le véhicule avec ceux affichés sur la vue éclatée.
- Relever le diamètre du tube au point de raccord suspect (un simple pied à coulisse suffit) et le comparer à la fiche technique de la pièce de remplacement.
- Photographier l’ensemble avant démontage pour repérer l’orientation des colliers et la position des supports caoutchouc.
Chaque raccord visible sous la voiture correspond à un numéro sur le schéma. En comptant les jonctions depuis le moteur, on identifie précisément la zone à traiter sans démonter toute la ligne.
Un dernier point souvent négligé : les capteurs. La sonde lambda (ou sonde à oxygène) est branchée sur le catalyseur ou juste en amont. Sur le schéma, elle apparaît comme un petit connecteur fileté. La débrancher par mégarde pendant un remplacement de tube déclenche un défaut moteur. Repérer sa position sur la vue éclatée avant de toucher à quoi que ce soit reste le geste le plus rentable en temps.
